材料疲劳与断裂实验室_中国科学院金属研究所
联系我们  了解金属所
当前栏目:主要成果 回到首页
金属材料疲劳损伤的晶界与晶体学效应
2016-09-28  |          【 】【打印】【关闭

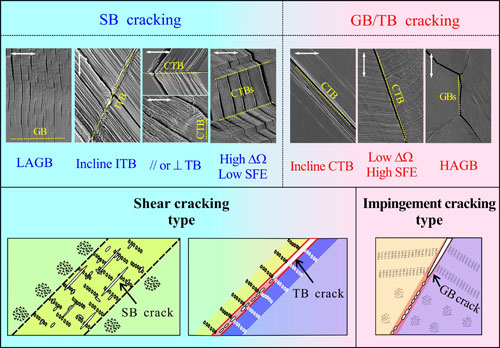

  全面研究和比较了各种典型面心立方金属晶体如Cu、Au、Ag、Al、Cu-Al、Cu-Ni的循环应力-应变响应与疲劳位错组态间的关系,揭示了不同面心立方晶体循环应力-应变曲线、表面滑移形貌及饱和位错组态之间的内在关联与普遍规律;系统研究了平行、垂直和倾斜晶界Cu双晶体循环应力-应变响应、循环饱和位错组态以及驻留滑移带与晶界的交互作用等,发现大角晶界因其对位错运动的阻碍作用而更容易萌生疲劳裂纹;探索了层错能、晶粒取向、孪晶界面与应力轴夹角以及孪晶界面共格性等因素对各种双晶、多晶Cu及其合金的孪晶界面疲劳开裂行为的影响,建立了孪晶界面疲劳开裂与否的临界判据方程,首次发现非共格孪晶界面因允许位错穿过而不萌生疲劳裂纹。各类界面和滑移带疲劳开裂行为及损伤机理总结如图1所示。
材料疲劳与断裂实验室_中国科学院金属研究所

材料疲劳与断裂实验室

版权所有 中国科学院金属研究所 辽ICP备05005387号
