人才信息库
张连民
性　别 男 最高学历 博士研究生
职　称 副研究员 专家类别
部　门 自然环境腐蚀研究部
通讯地址 辽宁省沈阳市沈河区文萃路62号，中国科学院金属研究所，自然环境腐蚀研究部
邮政编码 110016 电子邮件 lmzhang14s@imr.ac.cn
电　话 +86-24-23915904 传　真
简历：

2021.10-至今 中国科学院金属研究所 副研究员

2019.07-2021.09 中国科学院金属研究所 助理研究员

2014.9-2019.6 中国科学技术大学 腐蚀科学与防护 博士

2010.9-2014.6 山东科技大学 金属材料工程 学士
研究领域：

（1）乏燃料后处理耐蚀材料腐蚀评价、寿命预测及新材料研发；

（2）高性能抗空蚀/气蚀合金及涂层的设计、制备及损伤机理研究；

（3）核用增材制造合金的腐蚀磨损机理研究
承担科研项目情况：

（1）搭建了国内首套沸腾硝酸三相腐蚀测试平台

　　该测试平台具有液相腐蚀测试部分、气相腐蚀测试部分、冷凝相腐蚀测试部分、温控及磁力搅拌系统、电化学测试系统和尾气处理装置，可解决现有高温硝酸失重实验装置不能同时进行硝酸液相、硝酸气相和硝酸冷凝相失重测试的问题，以及常温硝酸电化学实验装置无法实现高温硝酸三相电化学测试的问题。

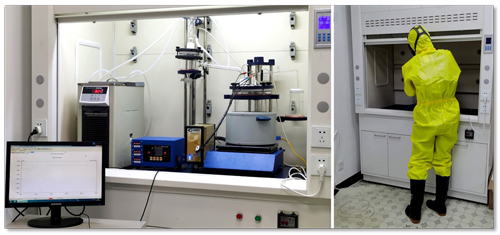

　　图1、沸腾硝酸三相腐蚀测试平台

（2）揭示了空蚀过程中304 SS的相转变规律及马氏体的作用机制

　　借助微区XRD、SEM、纳米压痕和EBSD研究了304 SS形变诱发马氏体含量随空蚀时间的演化规律及不同空蚀阶段马氏体的作用机制，结果表明：形变诱发马氏体随空蚀时间呈现先增加后减少的变化趋势，马氏体在不同空蚀阶段表现出截然不同的作用。在空蚀孕育期和上升期，304 SS可借助马氏体相变吸收空蚀冲击能，并利用生成的马氏体来强化基体，因而具有较好的抗空蚀性能；在空蚀稳定期，马氏体的大量存在会严重削弱304 SS的塑性变形能力，导致其抗空蚀性能显著降低。进一步研究表明：随着马氏体含量的增加，点蚀电位逐渐降低，腐蚀电流密度逐渐增加，表明马氏体的存在加速了304 SS的腐蚀。与此同时，随着马氏体含量的增加，交互作用在空蚀损伤中所占的比重逐渐增加。这主要是因为马氏体的存在会加速合金腐蚀，在空蚀作用下，合金表面更难形成保护性较好的钝化膜，导致腐蚀加速。

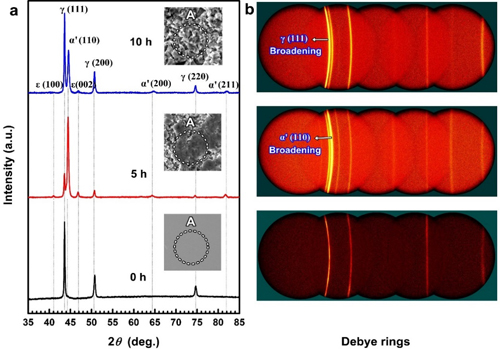

　　图2、304 SS不同空蚀时间的XRD（a）和Debye-Scherer谱（b）
社会任职：
获奖及荣誉：

（1）2021.07 国家材料腐蚀与防护科学数据中心优秀论文奖

（2）2020.12 中核集团青年科技创新“启明星人才”

（3）2019.03 师昌绪奖学金
代表论著：

(1).L.M. Zhang, Z.X. Li, J.X. Hu et al., Understanding the roles of deformation-induced martensite of 304 stainless steel in different stages of cavitation erosion, Tribology International, 155 (2021) 106752.

(2).L.M. Zhang, M.C. Yan, S.D. Zhang et al., Significantly enhanced resistance to SRB-influenced corrosion via designing a Fe-based amorphous coating with high dose corrosion-resistant and antibacterial elements, Corrosion Science, 164 (2020) 108305.

(3).L.M. Zhang, S.D. Zhang, A.L. Ma et al., Influence of sealing treatment on the corrosion behavior of HVAF sprayed Al-based amorphous/nanocrystalline coating, Surface and Coatings Technology, 353 (2018) 263-273.

(4).L.M. Zhang, S.D. Zhang, A.L. Ma et al., Thermally induced structure evolution on the corrosion behavior of Al-Ni-Y amorphous alloys, Corrosion Science, 144 (2018) 182-173.

(5).L.M. Zhang, H. Yu, A.L. Ma et al., Correlation between structural evolution and cavitation erosion behaviour of nickel-aluminum bronze, Tribology International, 136 (2019) 250-258.

(6).L.M. Zhang, S.D. Zhang, A.L. Ma et al., Influence of cerium content on the corrosion behavior of Al-Co-Ce amorphous alloys in 0.6 M NaCl solution, Journal of Materials Science and Technology, 35 (2019) 1378-1387.

(7).L.M. Zhang, A.L. Ma, H.X. Hu et al., Effect of microalloying with Ti or Cr on the corrosion behavior of Al-Ni-Y amorphous alloys, Corrosion, 74 (2018) 66-74.

(8).Z.X. Li, L.M. Zhang*(通讯作者), A.L. Ma et al., Comparative study on the cavitation erosion behavior of two different rolling surfaces on 304 stainless steel, Tribology International, 159 (2021) 106994.

近期获得专利

（1）张连民，刘政，郑玉贵，任德春，马爱利. 一种模拟乏燃料后处理沸腾硝酸腐蚀磨损的实验装置，中国，发明专利，申请号：202110930819.8

（2）张连民，刘政，郑玉贵，任德春，马爱利. 一种模拟乏燃料后处理沸腾硝酸三相腐蚀的实验装置，中国，发明专利，申请号：202110969224.3

（3）马爱利，吴磊，胡红祥，张连民，郑玉贵. 一种模拟管道内壁轴向冲刷腐蚀的管流式实验装置，中国，发明专利，申请号：202011116086.6

（4）任德春，吉海宾，蔡雨升，张连民，金伟，雷家峰，杨锐. 一种提高4D打印记忆钛合金腐蚀性能的方法，中国，发明专利，申请号：202111004240.5
个人网页：
