新闻动态
·综合新闻
·科研动态
·学术活动
·媒体聚焦
·通知公告
您现在的位置:首页 > 新闻动态 > 科研动态
强度与塑性可往复调节的纳米多孔金属研制取得重要进展

2011-06-03 | 文章来源:非平衡金属材料研究部        【 】【打印】【关闭

  大多数金属材料经制备和加工后,力学性能不再能够进行调节。最近,中国科学院金属研究所沈阳材料科学国家(联合)实验室金海军研究员和德国汉堡-哈尔堡工业大学J?rg Weissmüller教授合作研制出一种“杂化”材料。该材料的强度和塑性变形能力可通过施加电信号来进行快速、大幅度、往复调节。

  该材料由纳米多孔金、溶液以及金属-溶液的界面构成。纳米多孔金可通过脱合金化腐蚀,即选择性地腐蚀掉金银合金中银的方法获得。将纳米多孔金浸泡于电解质溶液中,通过电化学方法改变金属表面状态,即可将材料性能在“高强度、低塑性”和“低强度、高(压缩)塑性”两种状态之间往复调节。强度或流变应力最大变化幅度可达1倍(增幅)。目前,对于这一现象的微观机理尚不完全理解。初步的研究显示材料强度提高与表面吸附对位错的钉扎作用有关。此项研究为解决材料强度与韧塑性不能兼顾的问题提供了新的思路。不同于牺牲部分强度和韧塑性以换取“最佳”综合性能的传统解决方案,新材料可根据需要,快速“切换”至不同力学性能状态以“适应”不同的工作环境。

  该研究受到德国科学基金会(DFG)等项目资助。发表于6月3日出版的美国《科学》周刊(Science 332(2011) 1179)

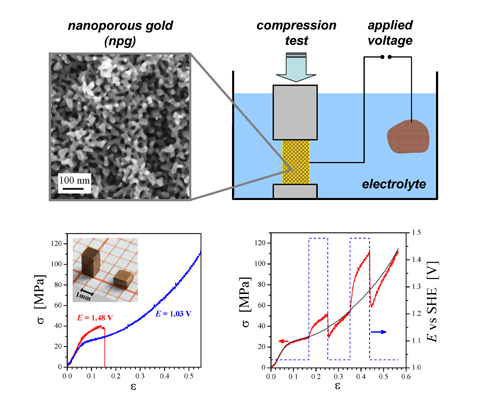

  上图:纳米多孔金扫描电镜照片以及电化学环境下原位压缩示意图。左下图:不同电位下纳米多孔金的压缩应力-应变曲线以及(压缩)塑性变形前后样品照片。右下图:电极电位突变条件下原位测得的应力-应变曲线(红)。灰色曲线为恒电位(1.03 V)条件下测得结果。



文档附件

相关信息
联系我们 | 友情链接
地址: 沈阳市沈河区文化路72号 邮编: 110016
中国科学院金属研究所 版权所有 辽ICP备05005387号-1

官方微博

官方微信
