新闻动态
·综合新闻
·科研动态
·学术活动
·媒体聚焦
·通知公告
您现在的位置:首页 > 新闻动态 > 科研动态
纳米碳材料负载金属催化剂研究取得重要研究进展

2014-09-02 | 文章来源:催化材料研究部        【 】【打印】【关闭

  积碳是催化剂在催化反应过程中普遍发生的现象,尤其是在乙苯直接脱氢体系中,反应物乙苯分子在金属氧化物催化剂表面很容易快速的产生积碳,导致催化剂的失活。近期,金属所沈阳材料科学国家(联合)实验室催化材料研究部刘洪阳副研究员和苏党生研究员,利用乙苯直接脱氢过程反应中的积碳过程,巧妙的设计了一种钯/碳复合催化剂(Pd/C)。该催化剂和传统的商业纳米碳管负载钯催化剂(Pd/CNT)相比,在催化性能和催化剂的抗烧结能力上有很大幅度的提升,该工作以快讯形式在Angewandte Chemie International Edition 在线发表(http://onlinelibrary.wiley.com/doi/10.1002/anie.201406490/abstract )。

  钯(Pd)是一种重要的金属催化剂,在催化加氢,偶联反应以及有毒气体的消除等都方面都发挥着十分重要的作用。为了抑制Pd纳米颗粒在使用过程中的聚集,通常Pd纳米粒子都会负载在特定的载体上。大量的研究结果表明,碳材料是负载Pd 催化剂的重要载体之一,然而传统的Pd/C催化剂,由于载体与Pd纳米粒子之间的相互作用较弱,在反应过程中会发生Pd纳米粒子的流失或烧结长大。刘洪阳副研究员和苏党生研究员带领的研究团队,利用乙苯反应过程中产生的积碳,制备了一种具有特殊结构的Pd/C复合催化剂。电镜结果表明,在该催化剂中,活性中心Pd 纳米粒子部分嵌入到碳载体臂中,明显的增强了Pd纳米颗粒与载体的相互作用,大大的提高了Pd/C催化剂的稳定性能。实验结果表明,在500 摄氏度,氩气下处理4小时,制备的Pd/C复合催化剂中Pd纳米粒子没有发生迁移长大,而传统的Pd/CNT催化剂,在相同的处理条件下会发生严重的烧结。同时在催化液相碳碳偶联反应中,该Pd/C复合催化剂也表现出优异的循环使用性能,体现出了替代现有商业催化剂的巨大潜力,具有广阔的商业应用前景。

  以上工作得到了金属所“所优秀学者”,国家基金委,科技部973,中石化等项目的支持。

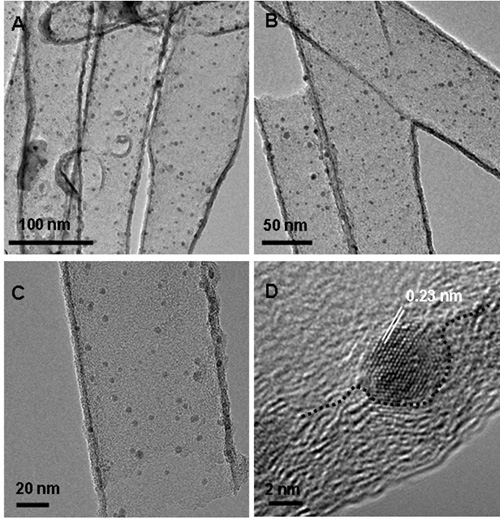

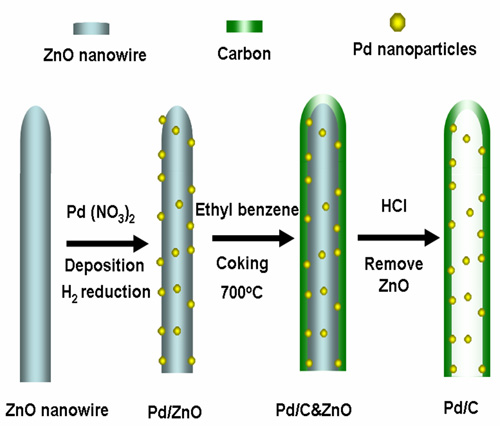

1 Pd/C 复合催化剂的制备示意图和电镜表征结果D中的标注说明Pd 纳米颗粒明显的嵌入到碳载体的壁中。

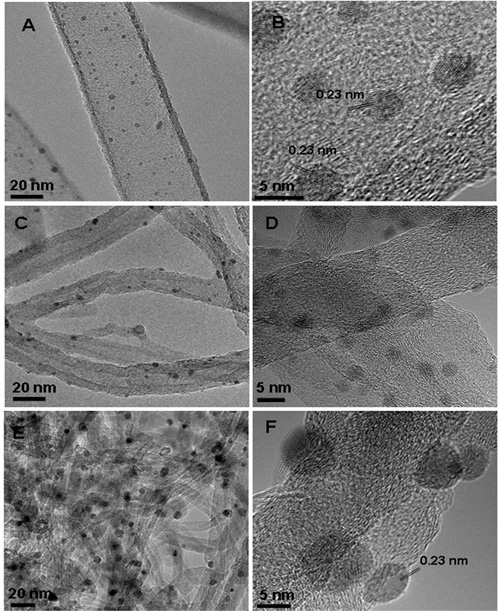

  2 Pd/C催化剂氩气500摄氏度处理后的电镜表征结果(A,B新鲜的Pd/CNT 催化剂的电镜表征结果(C,D,Pd/CNT 在相同条件下处理后的电镜表征结果(E,F)。和Pd/CNT相比,Pd/C 复合催化剂具有较高的抗烧结能力。

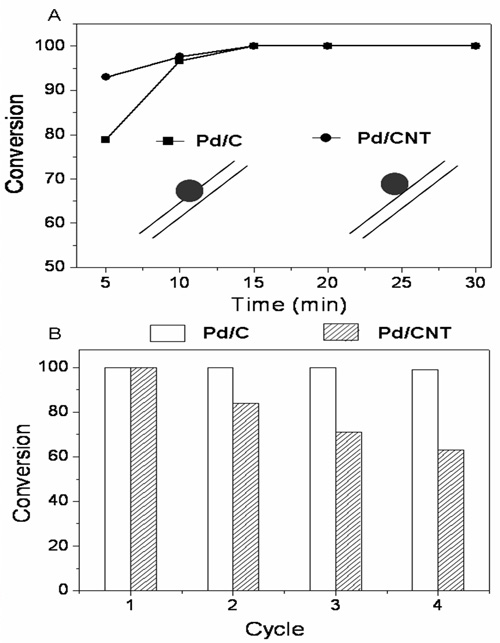

3 Pd/C复合催化剂和商业Pd/CNT催化剂在液相碳碳偶联反应中的催化性能(A)以及循环性能比较结果(B)。插图为催化剂活性中心Pd 纳米颗粒与碳载体的作用示意图。

文档附件

相关信息
联系我们 | 友情链接
地址: 沈阳市沈河区文化路72号 邮编: 110016
中国科学院金属研究所 版权所有 辽ICP备05005387号-1

官方微博

官方微信
