通过模拟自然光合作用，构建Z-机制人工光合系统有望突破高效可见光解水的重大挑战，是实现太阳能驱动光解水制氢极具潜力的途径（图1 A）。然而，传统Z-机制系统中的光生电子与空穴在光催化材料表面分布无序，同时氧化还原电对在材料表面的吸附也呈无序状态，导致氧化还原电对在作为系统中低能空穴（来自产氢光催化材料）和低能电子（来自产氧光催化材料）间电荷传输媒介的同时，其与系统中高能电子（来自产氢光催化材料）间的副反应亦难以避免。该副反应与光催化分解水产氢目标反应相互竞争，严重抑制了Z-机制人工光合系统光解水活性的提升。

　　中国科学院金属研究所沈阳材料科学国家研究中心刘岗团队前期研究了单畴铁电PbTiO₃光催化材料独特的光生电荷空间分离特性（Chem Commun 2014, 10416），并基于异质外延界面构筑发展出可有效促进光生电荷空间分离的新策略（Joule 2018, 1095）。在此基础上，该团队与合作者近期又提出了利用铁电极化诱导光生电荷与氧化还原电对的协同空间分离来构建新型Z-机制人工光合系统（图1 B），助力实现可见光光催化全解水制氢。研究成果以“Ferroelectric polarization enabled spatially selective adsorption of redox mediators to promote Z-scheme photocatalytic overall water splitting”为题发表于Joule上，特别研究助理康宇阳为论文第一作者。

　　该研究以单畴铁电PbTiO₃片状单晶颗粒为产氢光催化材料，其晶体结构在c方向具有明显的正负电荷中心不重合的结构特征，使得该材料存在贯穿体相的内建电场，表面则为正负相反的极性表面（正极性面（001(-)）和负极性面（001））。在内建电场驱动下，光生电子与光生空穴分别迁移至PbTiO₃的正极性面与负极性面，溶液中的阳离子与阴离子则选择性地分别吸附于负极性面与正极性面（图2）。因此，当选取Fe³⁺/Fe²⁺或Co(bpy)₃²⁺/Co(bpy)₃³⁺等阳离子为氧化还原电对时，即可实现PbTiO₃颗粒表面光生电子与氧化还原电对的双重空间分离，进而达到有效抑制副反应的目的。基于此，与BiVO₄产氧光催化材料匹配，构建出人工光合Z-机制光催化分解水系统。相比于非单畴PbTiO₃所构建的Z-机制系统（类似传统Z机制系统），该新型Z-机制人工光合系统的可见光光催化分解水产氢活性和稳定性均大幅提升（图3）。这为基于铁电极化来设计和构建高效Z-机制光催化分解水制氢系统提供了新思路。

　　该研究得到了国家重点研发计划、国家自然科学基金委、中科院稳定支持基础研究领域青年团队以及国研中心等相关项目资助。

　　全文连接

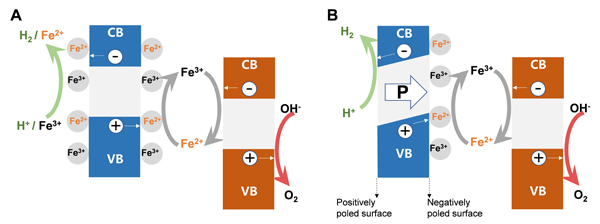

图1.（A）传统Z-机制光催化全解水系统；（B）单畴铁电材料构建的新型Z-机制光催化全解水系统。蓝色为产氢光催化材料，橙色为产氧光催化材料。

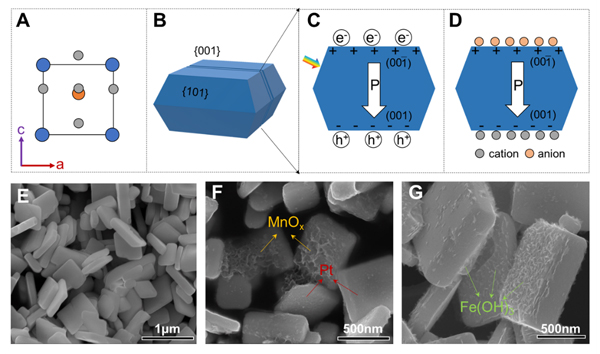

图2. 单畴铁电PbTiO₃片状单晶颗粒内建电场的产生（A），微观形貌（B和E），光生电荷的分离（C 和F）以及氧化还原电对的选择性吸附（D和G）。

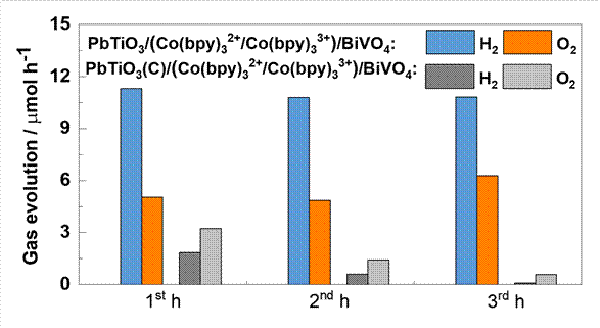

图3. 单畴PbTiO₃基新型Z-机制系统与非单畴PbTiO₃(C)基传统Z-机制系统的可见光（波长大于420 nm）光催化分解水性能对比。
