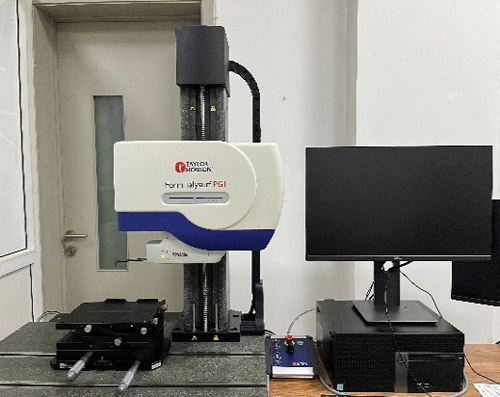

设备名称：接触式表面形貌仪

　　设备型号：PGI Novus

　　制造厂家：英国泰勒公司

　　主要用途：主要用于各类零件的轮廓尺寸与精密粗糙度的测量。

　　主要技术指标：
　　1、测针 X 方向行程：X轴最大行程显示120mm；
　　2、允许样品最大高度：Z 轴最大高度显示值为387mm；
　　3、粗糙度示值误差：-0.2%；
　　4、系统噪声：Rq：0.98nm；
　　5、驱动箱直线度精度（μm）：Pt：0.065μm；
　　6、半径测量偏差（μm）：测量半径为79.9904mm玻璃球三次，测的半径分别为79.9904mm，79.9901mm，79.9899mm，计算得出半径偏差为-0.5μm；
　　7、样品表面轮廓、粗糙度测量：对弧面样品表面轮廓进行半径，距离角度等相关轮廓测量分析，可以依据标准对取样长度、滤波器等进行选择，完成样品表面粗糙度分析；选择测量直径较小的1mm合金丝圆周方向进行粗糙度测量Ra:0.15μm，可以测量任意弧面样品（棒材、管材等圆周方向）粗糙度，；测量0.090μm标准样快，测量值0.092μm，测量示值0.90μm标准样块，测量值0.915μm，示值2.97μm标准样块，测量值2.964μm；测量抛光样品表面粗糙度为0.003μm，测量80#砂纸表面粗糙度为61.23μm，满足粗糙度测量范围Ra：0.008-50.0μm。
