碳纳米管的纯化处理是制备高质量CNT 和高性能纳米复合材料及器件的必要手段。我们在实验中首次发现化学纯化处理后的CNTs 会导致聚合物在熔融加工过程中的剧烈降解；通过进一步研究发现，这种加工的劣化现象主要归因于纯化CNT表面残留大量的羧基，其在高温下容易引起聚合物的酸催化降解反应。因此，通过高温石墨化处理CNTs，可以在有效去除羧基的同时，获得高性能的CNT/聚合物复合材料，其以优异的电学和热学性能有望在电子器件、自限温加热器、过流保护器等领域得以应用。

　　该工作“Effects of Carbon Nanotubes on Processing Stability of Polyoxymethylene in Melt-Mixing Process”于2007年发表在国际著名期刊、美国化学学会主办的Journal of Physical Chemistry C（2006年影响因子4.1），同年被入选为国家重点基础研究发展计划“碳纳米管结构调控、生长机制与应用探索”（973项目，2006CB932700）年度进展报告中5篇代表性论文之一。

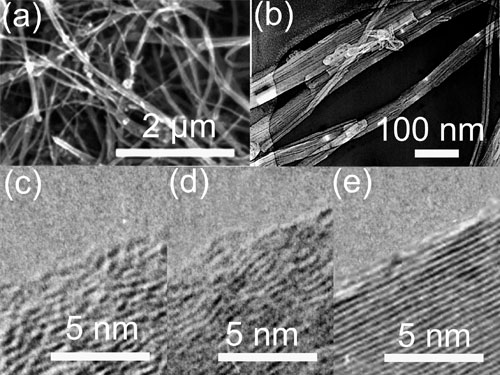

　　Figure 1. Typical microscopic morphologies of the CNTs used: (a) SEM image; (b) TEM image at low resolution; (c-e) HRTEM images of (c) pristine, (d) chemically purified, and (e) graphitized CNTs.

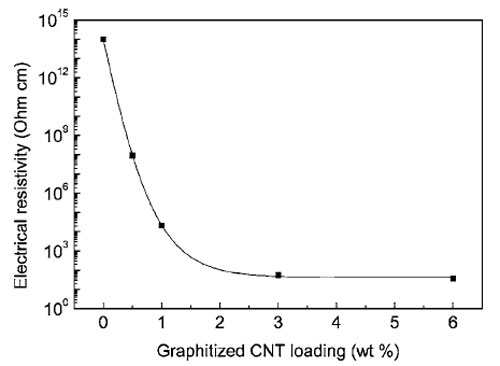

　　Figure 2. Effects of graphitized CNT loading on the electrical resistivity of CNT/POM composites

　　发表论文刊物：Y. Zeng, Z. Ying, J. H. Du, H.M. Cheng*. Effects of Carbon Nanotubes on Processing Stability of Polyoxymethylene in Melt-Mixing Process, Journal of Physical Chemistry C, 2007, 111: 13945-13950.
