结论

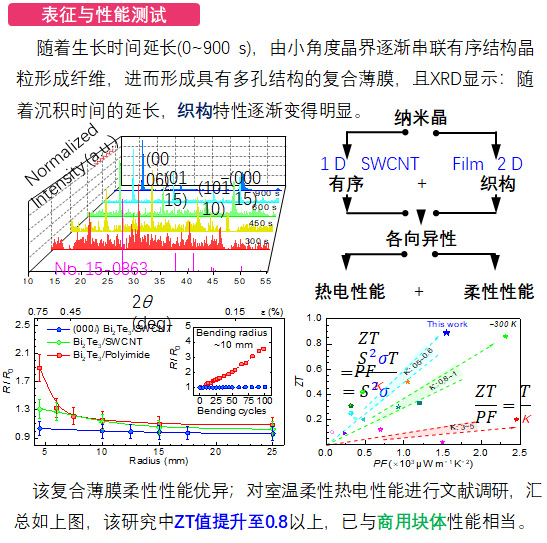

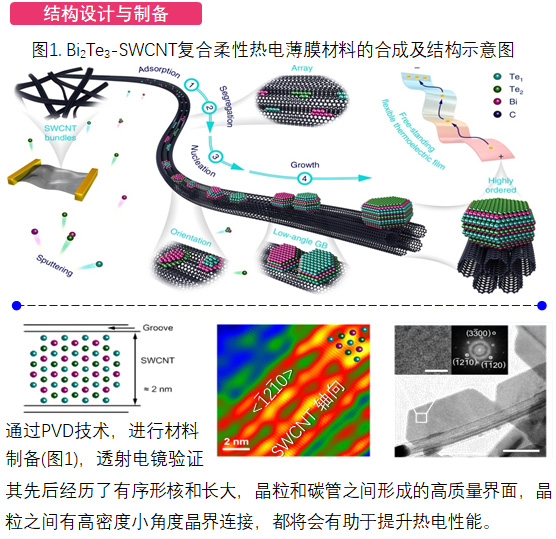

　　首次通过1D碳纳米管及其形成的薄膜分别诱导了微观有序化和宏观织构化纳米晶体的生长，形成了多尺度各向异性的晶体结构赋予其优异的柔性热电性能，为实现脆性半导体材料柔性化提出了一种全新策略。

　　Reference:  Jin Qun, et al, Nature materials. (2019) 18 (1) 62-68.
