镍基合金690TT已广泛应用于压水堆蒸汽发生器传热管。虽然其具有优异的耐蚀性，但在高温环境下仍存在微动磨损、应力腐蚀开裂（SCC）等局部腐蚀的现象，对传热管合金的服役可靠性带来一定的影响。合金的局部腐蚀与其再钝化行为息息相关。另外，温度是影响合金腐蚀行为的重要因素之一，所以有必要探究温度对690TT合金在模拟一回路水中再钝化行为的影响。近期，重点实验室在国家自然科学基金（No.51771211）和中科院前沿科学重点研究计划（QYZDY-SSWJSC012）的支持下，运用自主研制的高温高压原位高速划伤装置（ZL 201210250420. 6、ZL 201220352774. 7），依据中国核学会团体标准（T/CNS 3-2018），研究了温度对690TT合金在模拟一回路水溶液中再钝化行为的影响，同时利用Avrami氧化膜生长动力学等模型对合金再钝化结果进行数学解析。结果表明，在各温度下690TT合金再钝化初期符合位置交换模型，此时基体的阳极溶解现象为主要过程；在再钝化末期，当再钝化膜在基体的覆盖率达到99%时，合金再钝化机制符合高场离子传输模型。合金再钝化动力学参数cBV数值可衡量合金的再钝化速率。随着温度升高，cBV数值随之增加，690TT合金再钝化速率随温度增加而降低，钝化膜保护性亦随温度的升高而降低。相关研究结果已发表：Repassivation behavior of alloy 690TT in simulated primary water at different temperatures，Journal of Materials Science & Technology，68，2021，227-235。

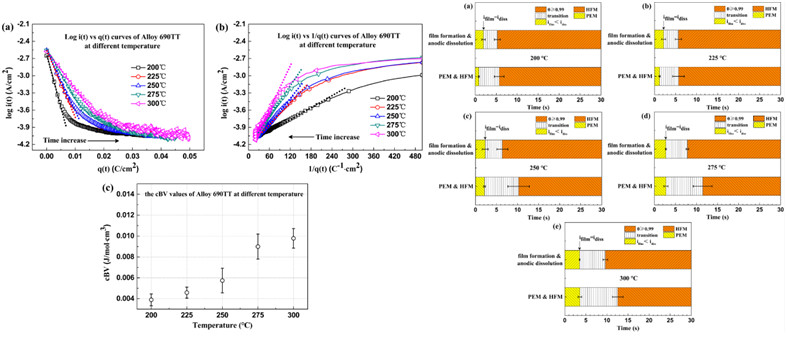

温度对690TT合金在模拟一回路水溶液中再钝化速率的影响、合金再钝化的各阶段过程在不同温度下的对比情况
