材料腐蚀与防护中心_中国科学院金属研究所
联系我们  了解金属所
当前栏目:中心首页 > 腐蚀基础与前沿研究部>材料力学-化学交互作用课题组>研究成果 回到首页
690合金模拟核电高温高压水中的电化学及原位划伤行为研究取得新进展
2022-07-11  |          【 】【打印】【关闭

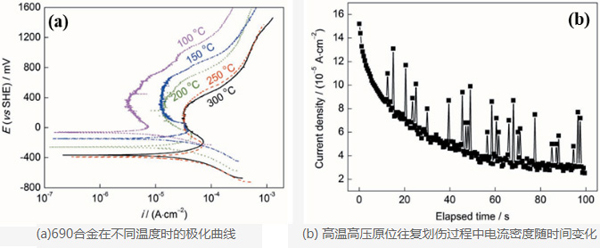

  利用自行搭建的高温高压水循环回路系统和高温高压原位划伤装置,研究了690合金在不同温度下的极化行为和在空气中单道划伤、在高温高压水中原位11100h往复划伤行为,并采用SEMEDS对划伤后的样品进行了观察和分析。结果表明:690合金基体在单道划伤过程中划痕底部产生微裂纹,部分粒径较大TiN夹杂物易发生碎裂,而粒径较小的TiN夹杂物和基体结合处易发生开裂。在高温高压水往复划伤过程中,划痕底部沟槽内的部分金属基体碎屑脱落并有大量氧化物和微裂纹。同样存在粒径较大TiN夹杂物发生碎裂,而粒径较小的TiN夹杂物与基体结合界面易发生开裂的现象。通过高温高压原位电化学技术,测量了690合金在往复划伤过程中的电化学信号,推算了划伤过程中划痕处的瞬时峰值电流密度是基体的149~326倍。相关结果发表已发表于:《金属学报》,562020, 1474

材料腐蚀与防护中心_中国科学院金属研究所

材料腐蚀与防护中心

版权所有 中国科学院金属研究所 辽ICP备05005387号
地址: 沈阳市沈河区文化路72号 邮编: 110016
