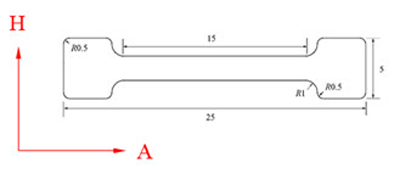

针对异种合金焊接接头内壁52M镍基合金堆焊层中出现的常见焊接夹杂—NbFe夹杂,进行了SEM中的原位微小样品拉伸实验,旨在表征该种夹杂的力学行为。微小原位拉伸样品尺寸如下图所示。样品厚度:0.5 mm。拉伸速率:2 μm/s。拉伸样品均取自内壁52Mc堆焊层轴向(A)-环向(H)面。纳米压痕实验表明:NbFe夹杂内核(Fe7Nb6)为高硬脆相;共晶区为Fe2Nb和富Nb、Fe奥氏体混溶,硬度次之;共晶区外围夹生的块状奥氏体,由于固溶了比基体更多的Nb、Fe原子,因而硬度仍高于52Mc基体。当名义应变达到5%时,高硬脆相Fe7Nb6内核萌生明显脆性微裂纹;在名义应变到达20%时,微裂纹仅在内核范围内扩展,裂纹数量不断增殖,裂纹终止于内核边缘;名义应变大于20%时,裂纹扩展突破内核边缘,在共晶区内扩展,裂纹扩展路径绕开相对塑性较好的共晶区奥氏体,裂纹路径终止于共晶区与52Mc基体的界面;当应变继续增大时,裂尖在共晶区/52Mc界面处成明显的塑性开裂特征。
![](./W020220720606300310291.jpg)
![](./W020220720606300421100.jpg)

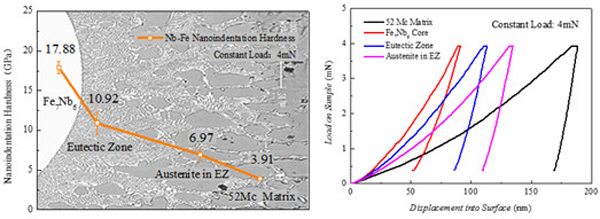

NbFe夹杂纳米压痕结果
![](./W020220720606300554989.jpg)

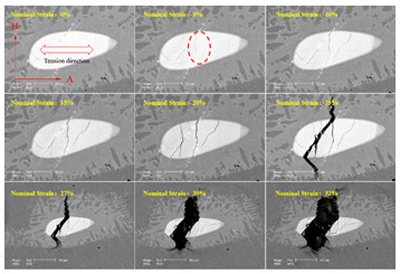

NbFe夹杂微小样品原位拉伸变形行为(名义应变0%-32%)
