异种金属焊接接头是连接压水堆核电站反应堆压力容器和主管道的关键部件，也是核电站一回路中最易发生应力腐蚀开裂失效的部位之一。目前对该类接头的抗应力腐蚀性能还缺乏系统的研究。核用结构材料的损伤机制研究部王俭秋研究员课题组通过直流电位降数据采集系统和自主研制的高温高压循环水腐蚀测试系统，系统研究了AP1000三代核电站国产的管嘴安全端异种金属焊接接头（316L/52M/SA508）的各个组织敏感部位，包括316L热影响区、316L/52Mw熔合线区域、52Mw焊缝、52Mb堆焊层和52Mb/SA508熔合线区域，在高温高压水中的应力腐蚀裂纹扩展行为。并重点研究了温度、溶解氧、溶解氢、应力强度因子、加载模式和试样取向等因素对裂纹扩展速率的影响。利用SEM、EBSD和激光共聚焦显微镜等表征手段对各个组织敏感部位的微观结构、裂纹扩展路径和断口形貌进行了细致分析。对比讨论了不同部位的应力腐蚀裂纹扩展速率差异。研究结果可以填补AP1000国产焊接接头在应力腐蚀裂纹扩展方向的研究空白，有利于我国核电行业的自主化进程，对于该关键部件的国产化、焊接工艺的改进与核电站的安全运行具有非常重要的意义。

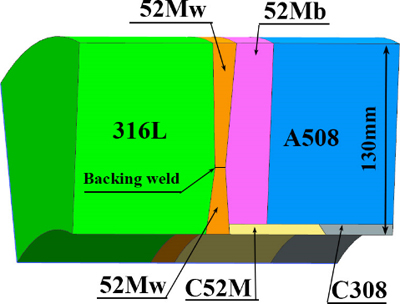

              图1 国产AP1000管嘴安全端异种金属焊接接头

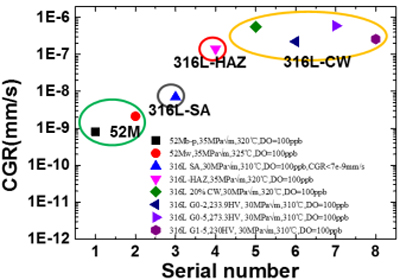

图2 异种金属焊接接头部位应力腐蚀裂纹扩展速率
