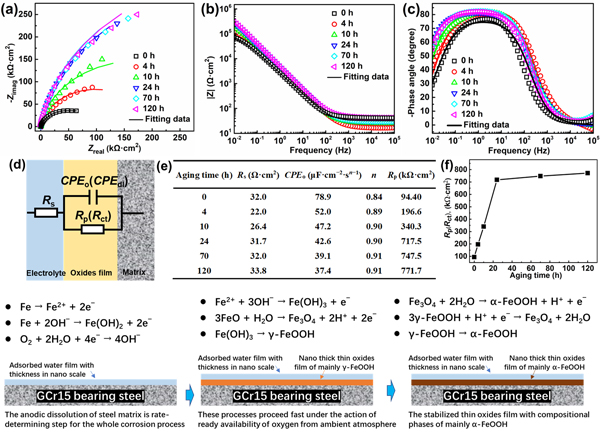

现有的关于钢铁材料大气腐蚀的研究主要集中于室外大气环境中钢结构用耐候钢等，以便更好地研发新型耐候钢或开发相应的腐蚀防护措施，但关于钢铁制工业用零部件在储运或安装使用前室内大气环境中曝露腐蚀的研究甚少。近期，材料力学-化学交互作用课题组在“中国科学院战略性先导科技C专项”课题的支持下，研究了GCr15轴承钢在室内清洁大气环境中直接曝露过程中形成的表面氧化物膜层及相关机制。结果表明：随着曝露时间的延长，GCr15轴承钢表面氧化物膜层的耐蚀逐渐增加然后趋于稳定，这显著区别于室外大气环境曝露过程中钢铁材料的腐蚀演化行为与演化机制；此外，研究表明室内清洁大气环境中直接曝露过程中形成的GCr15钢表面氧化物膜层主要成分为α-FeOOH。相关研究结果以快报的形式在《Inorganic Chemistry Communications》上发表：The formation and mechanism of oxides film on GCr15 bearing steel under indoor atmospheric exposure, Inorganic Chemistry Communications. 2022, 141, 109538. https://doi.org/10.1016/j.inoche.2022.109538
