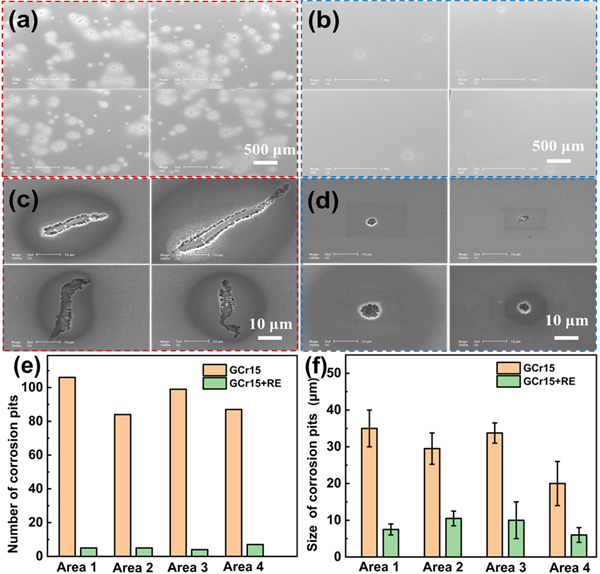

轴承是工业装备的重要基础零部件,其质量水平直接决定着工业装备的性能和可靠性。GCr15高碳铬轴承钢因其综合性能良好、生产工艺简单和成本低廉等优点,其每年的生产量约占轴承材料总产量的80%。中国科学院金属研究所李殿中研究员团队报道只有在低氧情况下微量稀土合金化才可以显著且稳定改善钢的疲劳等力学性能,从而研发了“双低氧”稀土微合金化GCr15轴承钢(RE-GCr15轴承钢),但关于稀土微合金化在改善GCr15轴承钢耐蚀性方面所起的作用仍不够充分。近期,材料力学-化学交互作用课题组在“中国科学院战略性先导科技C专项”课题的支持下,研究了稀土微合金化对RE-GCr15轴承钢腐蚀敏感性的影响。结果表明:稀土微合金化对GCr15钢基体组织的影响较小,但可以显著降低GCr15钢的点蚀敏感性。究其原因在于稀土微合金化大大变质了钢基体中夹杂物的数量和尺寸,尤其是尺寸大于5μm的夹杂物数量,从而显著弱化了夹杂物和钢基体之间的微电偶效应,降低了RE-GCr15轴承钢的腐蚀敏感性。相关研究结果以快报的形式在《Materials Letters》上发表:Effect of rare earth addition on corrosion sensitivity of GCr15 bearing steel in marine environment, Materials Letters 333 (2023) 133693. https://doi.org/10.1016/j.matlet.2022.133693.
