压水堆核电站压力边界设备材料长期服役于特殊水化学条件下的高温高压水环境中，服役过程中设备材料的腐蚀损伤本质上由电化学过程控制，与运行水化学密切相关。长期以来腐蚀损伤问题未能得到很好地解决的主要原因是对损伤过程认识不足，当前运行核电站仍缺乏腐蚀损伤的原位、在线监检测技术，主要通过取样线将测试溶液冷却至室温后再进行相关测量，所得结果无法反映高温高压条件下真实的水化学环境及其对腐蚀损伤过程的实际影响，因而限制了对关键设备长期服役时的腐蚀损伤机理的认识及针对性的防护措施的选择和开发。鉴于此，课题组研发了高温高压水在线电化学监测的合并参比电极和固体YSZ陶瓷薄膜参比电极，在国内首次实现了在线ECP测量电极在模拟核电大型热工台架（3X105kW）上的安装、测试、校正与原位在线测量。历经2年多的台架试验考核表明，研发的电极稳定、密封性好、精度满足在线ECP监测要求，测试结果为大型先进PWR核电站水化学参数的原位在线监测奠定了技术基础。近期研发的高温电极“一种能实现高温高压水电化学测试的陶瓷薄膜电极”及测量技术“一种热工模拟台架ECP在线监测电极及其使用方法”已授权国家发明专利（专利号：ZL 2015 1 0141325. 6、ZL 2015 1 0273766. 1）。

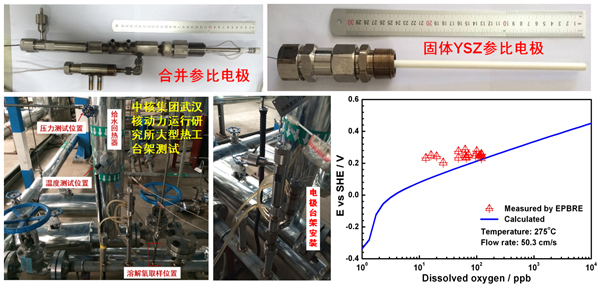

高温高压水原位ECP在线监测的合并参比电极和固体参比电极及其大型台架测试
