安全端焊接接头焊缝环境疲劳研究
2022-06-27  |          【 】【打印】【关闭

  压水堆(PWR)核电厂正常运行时不可避免地会经历停堆/启堆、流致振动、热分层和热冲击等过程,可能导致设备材料发生应变循环诱发的环境促进疲劳(EAF)问题。镍基合金52/152已广泛用于PWR核电厂异种金属焊接接头如压力容器(RPV)或稳压器管嘴与安全端、反应堆控制棒驱动机构贯穿件与RPV、蒸汽发生器管嘴与其自身等之间的连接。因此,系统研究52/152合金焊缝的环境致裂敏感性对PWR核电厂的安全可靠运行至关重要。

  课题组在国家科技重大专项专题(2017ZX06002003-004-002)的支持下,研究了焊接柱状晶取向和应变速率对国产三代PWR核电厂RPV接管安全端异种金属焊接接头中的52/52M合金焊缝的高温高压水EAF行为的影响。发现焊缝中的52b隔离层和52Mw对接焊缝均由1~2mm长、100~400mm宽的柱状晶构成,其中52b中的柱状晶平行于循环加载轴方向,而52Mw中的柱状晶与加载轴成45°~75°夹角; 52/52M合金焊缝在低应变幅下的EAF效应显著,而0.4 %/s-0.0004 %/s的应变速率变化对其高温高压水环境疲劳行为的影响不明显;52/52M合金焊缝的环境疲劳失效与柱状晶取向有关:疲劳裂纹很少出现在柱状晶平行于加载轴的52b区域,而主要出现在柱状晶与加载轴成45°~75°夹角的52Mw区域,且主要以穿晶模式沿着与52Mw柱状晶平行的方向萌生和扩展,同时52b/52Mw界面和52Mw区域的高温失塑裂纹(DDC)缺陷也会促进疲劳裂纹以沿晶模式萌生和扩展;即使在低应变速率(0.0004 %/s)条件下,52/52M合金焊缝的柱状晶晶界也具有较好的EAF萌生和扩展抗力,但随机高角晶界上形成的张开型DDC缺陷除外。相关研究结果已发表于Corrosion Science, 180, 2021, 109196

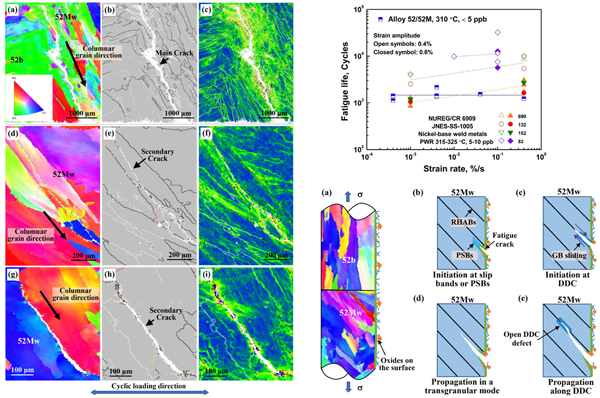

  52/52M镍基合金焊缝在高温高压水中的疲劳寿命、疲劳二次裂纹的EBSD分析、焊接枝晶与循环加载轴取向关系及疲劳裂纹萌生和扩展路径示意图
