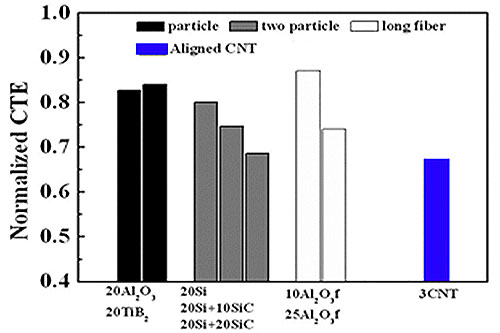

相比陶瓷增强相，碳纳米管（CNT）兼具极高的力学与物理性能，是新一代理想的增强相，如果用于增强铝合金，有望少量添加即全面提高DRA的力学与物理性能。因CNT尺寸小、具有柔性等特点，可望改善DRA的机加工与变形工艺性。然而，CNT在液体铝合金中难分散、界面反应严重，而粉末冶金法在制备CNT/Al时仍面临CNT管壁结构破坏、切断严重等问题，同时形成大量非晶碳，与铝基体形成有害化合物Al₄C₃等，影响CNT/Al复合材料的耐腐蚀性能。

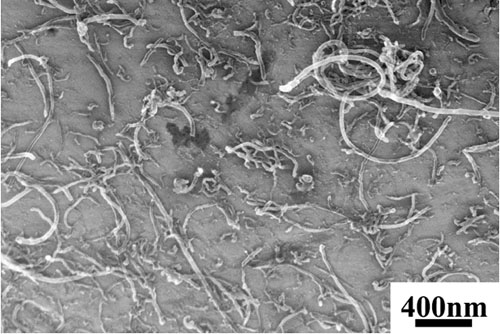

　　针对上述问题，最近的研究对高能球磨工艺进行改进，通过铝粉末预球磨，使铝粉末尺寸变细，之后使用液相法将CNT与超细铝粉混合，使CNT均匀吸附在铝粉表面，使CNT均匀分散，并避免了CNT在机械分散过程中损伤严重的问题，力学性能与延伸率均显著改善。另一方面，在超细晶CNT/Al复合材料引入局部不含CNT的粗晶组织，获得了非均匀的异质结构，在保持抗拉强度的情况下大幅度提高复合材料延伸率；研究发现，异质结构的引入极大的延缓了局域应变的发生，并有效抑制微裂纹的扩展，使CNT的强化效果得到更充分发挥。
